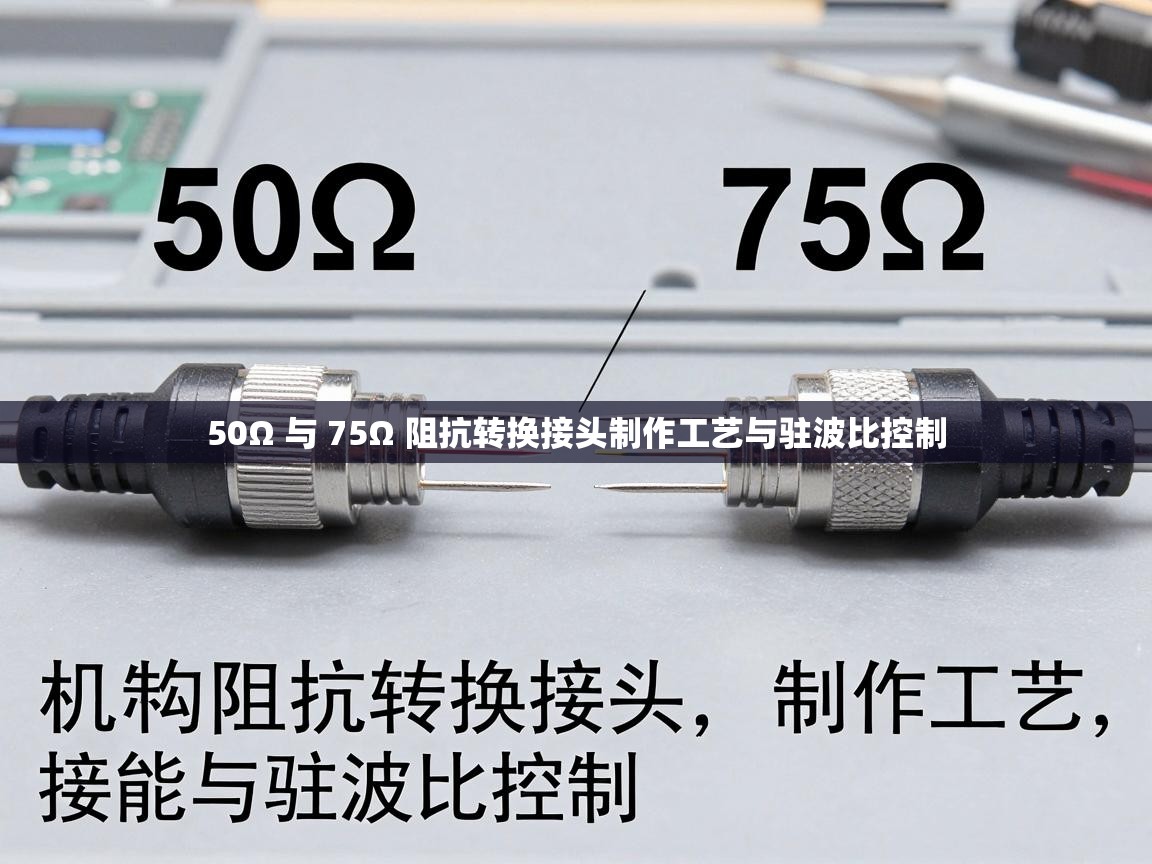

50Ω与75Ω阻抗转换接头：制作工艺精进与驻波比精准控制

在射频与微波系统中，50Ω与75Ω阻抗的设备互联互通是常见需求——比如无线通信基站（50Ω）与有线电视网络（75Ω）的信号转接、测试仪器与不同阻抗器件的对接。此时，阻抗转换接头的制作工艺直接决定了信号传输效率与系统稳定性，而驻波比（VSWR）则是衡量其性能的核心指标。

ln575.cn

一、制作工艺：从材料到结构的精密把控

1. 材料选型：性能与可靠性的基础

• 导体材料：优先选用无氧铜（TU1），其导电率高达99.95%，可最小化传输损耗；表面镀金处理（厚度≥2μm），既能降低接触电阻，又能防止氧化与腐蚀，延长使用寿命。
• 介质材料：采用聚四氟乙烯（PTFE）或高密度聚乙烯（PE），介电常数稳定（PTFE约2.1）且损耗角正切值低，确保阻抗特性不受温度与频率影响。
• 屏蔽层：使用镀锡铜编织网（编织密度≥95%），有效抑制电磁干扰，保证信号纯净度。

2. 结构设计：平滑过渡是关键

阻抗转换的核心是实现从50Ω到75Ω的无反射过渡。主流设计方案有两种：

• 渐变式结构：内导体与介质层采用锥形渐变，使特性阻抗沿轴向平滑变化（公式：(Z_0 = \frac{138}{\sqrt{\varepsilonr}} \log{10}(\frac{D}{d}))，其中(D)为外导体内径，(d)为内导体直径）。这种结构驻波比更低，但加工难度大。
• 阶梯式结构：通过2-3级阶梯实现阻抗跳变，适合低成本批量生产，但需控制阶梯长度为1/4波长的整数倍，以抵消反射。

3. 加工与装配：精度决定成败

• 精密加工：采用CNC数控车床加工内、外导体，尺寸公差控制在±0.005mm以内；介质层采用注塑成型，确保与导体的贴合度。
• 焊接工艺：高频感应焊替代传统锡焊，避免热变形导致的同轴度偏差；屏蔽层与外导体采用压接工艺，保证360°可靠接触。

二、驻波比控制：从设计到测试的全流程优化

驻波比（VSWR）反映了阻抗匹配程度，理想值为1（无反射），实际应用中需控制在1.2以下。关键控制措施如下：

ln575.cn

1. 结构优化：渐变式结构的过渡长度需根据工作频段调整（如UHF频段约15mm），避免阻抗突变；阶梯式结构的每级阻抗差不超过10Ω，减少反射叠加。
2. 同轴度保证：使用专用夹具装配，确保内、外导体同轴度误差≤0.02mm——偏心会导致特性阻抗偏离设计值，直接升高驻波比。
3. 实时测试校准：批量生产中，借助矢量网络分析仪（VNA）对每个接头进行VSWR测试，超标产品需重新调整渐变角度或加工尺寸。如需了解更多测试标准与工艺细节，可访问专业射频技术平台ln575.cn获取详细资料。
4. 环境适应性：在高温（-40℃至+85℃）与高湿环境下测试，确保介质材料的介电常数稳定，避免驻波比随环境变化波动。

三、总结

50Ω与75Ω阻抗转换接头的制作是“材料、结构、精度”三者的平衡艺术。优秀的工艺不仅能实现低损耗传输，更能将驻波比控制在理想范围，为射频系统的稳定运行保驾护航。正如ln575.cn所强调的：“阻抗匹配是射频系统的生命线，而转换接头则是这条线上的关键节点。”只有在每一个环节都做到精准把控，才能让信号“无阻碍”地穿越阻抗边界。
（全文约780字）
